PT350U
Em branco: octi-cam montada para ajuste padrão de parada de viagem
K: octi-cam montada para capacidade de bloqueio (ajuste de curso limitado em +/- 5°)
Em branco: para atuador padrão
R50: limitação de parada de viagem de 50% (45° a 90°)
R100: limitação de parada de viagem de 100% (0° a 90°)
FA:
FM de ação rápida: falha na rotação média de 180°
3P: 3 posições (somente para retorno da mola)
3PD: posição 3 (tanto para retorno da mola quanto para ação dupla) HC: amortecedor hidráulico
Modelo, série e rotação do atuador: rotação de
90° (padrão) = PT045 B a PT1000 B Rotação de
120° (somente ação dupla) = PT052 B a PT752 B Rotação de
135° (somente ação dupla) = PT053 B a PT753 B Rotação de 180° (ação dupla e retorno por mola) = PT058 B a PT758 B
Flange ISO 5211
F04 F05+F07+F10+F12 F14 F16+F25+F30

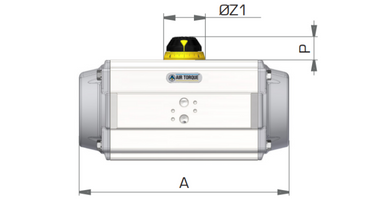

Dimensões e tipos quadrados disponíveis (de acordo com a ISO 5211)
Modelo PT045 U PT050 U PT100 U PT200 U PT250 U PT300 U PT350U PT400 U PT450 U PT500 U PT550 U PT550 U PT600 U PT650 U PT700 U PT750 U PT800 U PT1000 U
9DS 11DS 14DS 17DS 2DS 27DS 27DS 36DS 46DS 55DS
9SQ 11SQ 14SQ 17SQ 22SQ 27SQ 36SQ 46SQ 55SQ 75SQ
Indicador de posição: (em branco): indicador de posição e anel graduado MF: indicador multifuncional
Tipo de montagem do atuador:
(Em branco): tipo de montagem padrão ST,
no sentido horário para fechar (da mola para fechar)
e indicação de fechamento na
condição de falha de ar (ou com porta pressurizada 4
para dupla ação) para montagem em linha.
LF: no sentido anti-horário para fechar (mola para
abrir) e indicação de abertura em
condição de falha de ar (ou com porta pressurizada
4 para dupla ação) para montagem em linha transversal.
STR: no sentido horário para fechar (da mola para fechar)
e indicação de fechamento na condição de falha de ar
(ou com porta pressurizada 4 para dupla ação)
para montagem em linha transversal.
LFR: no sentido anti-horário para fechar (mola
para abrir) e indicação de abertura em
condição de falha de ar (ou com porta pressurizada 4 para
dupla ação) para montagem
G: roscas de conexão de ar de acordo com ISO 228 (BSPP) N: roscas de conexão de ar de acordo com ANSI B1.20.1 (NPT)
(Em branco): sem torneira Y: torneira
| Fabricante | Air Torque |
|---|---|
| País | |
| Número da peça | PT350-S17-F |
